ロール to ロール
MEIR-FRシリーズ     据置型ステージ搬送エキシマ照射ユニット

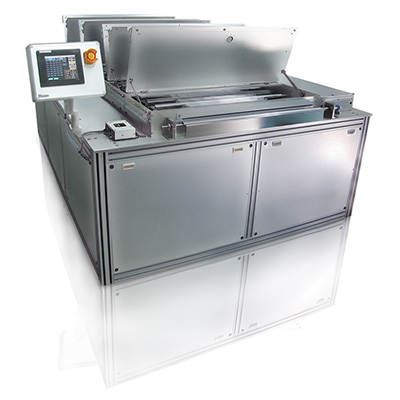

MEIR-2-700

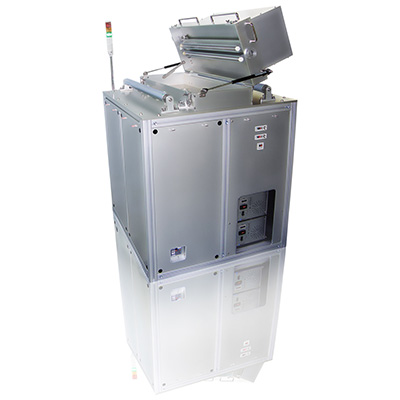

MEIRH-40D-500-WC
MEIR-2-700 MEIRH-40D-500-WC

MEIR-FRシリーズはフリーロールを搭載した樹脂/金属フィルム用照射装置です。
ランプ/ロール本数変更、試料サイズに応じてカスタマイズできます。
N2/CDA冷却水流量計を搭載しており、生産管理や実験時の条件だしに役立ちます。
また、排気ブロアー&オゾンフィルターを搭載、工場へ高濃度のオゾン排気を必要としません。

参考仕様 Specifications

ランプ Xe (キセノン) エキシマランプ *1
波長 172nm
ランプ搭載数 1本からのカスタム設計 *1
有効発光長 300mm〜2500mm
照度 ………… 標準 70mW/cu 以上 (大気中・管面照度) *3
照度 ………… 高照度 120 mW/cu 以上 (大気中・管面照度) *3
照度 ………… 内管水冷高照度 170 mW/cu 以上 (大気中・管面照度) *3
照度均一性 ±10%以内
試料サイズ 300〜2500mm
搬送用ロール 本数、表面加工、ロール径 カスタム対応
照射距離調整機能 2mm〜10mm
N2流量計 有り (最大流量はランプ本数に応じて)
CDA流量計 有り (最大流量はランプ本数に応じて)
冷却水流量計 有り (最大流量はランプ本数に応じて)
排気設備 排気ブロアー&オゾンフィルター搭載
オゾンリークモニター オプション
■ Note
*1 ランプ本数、有効長、照射装置サイズ:カスタマイズ対応
*2 ランプ有効長10o刻みでのカスタマイズ対応。有効長1700o以上は2本のランプを千鳥配置にして対応
*3 大気中管面測定、点灯直後(照度計C9536/H9535-172にて測定)
